有关注PC电源的朋友都知道,为解决16Pin烧接口的问题,微星推出了数款支持显卡过载保护功能的电源产品,其中今天评测的MPG Ai1300TS PCIE5属于次旗舰定位,其往上还有一款1600W的产品,均获得了PPLP钛金星级以及达到了SSS级的静音水准。

微星MPG Ai1300TS PCIE5电源支持ATX 3.1规范,配备2个12V-2×6接口,内部使用了全日系电容以及SiC(碳化硅)元器件。最有意思的是,这款电源充分发挥了数字电源的优势,将显卡过载保护功能拓展至软件层面,这意味着用户可通过MSI Center实时监测16Pin的电流情况,当供电异常时不仅电源蜂鸣器会发生警报,Windows还会出现弹窗提醒用户检查显卡用电安全。


微星MPG Ai1300TS PCIE5 月神电源外观赏析:

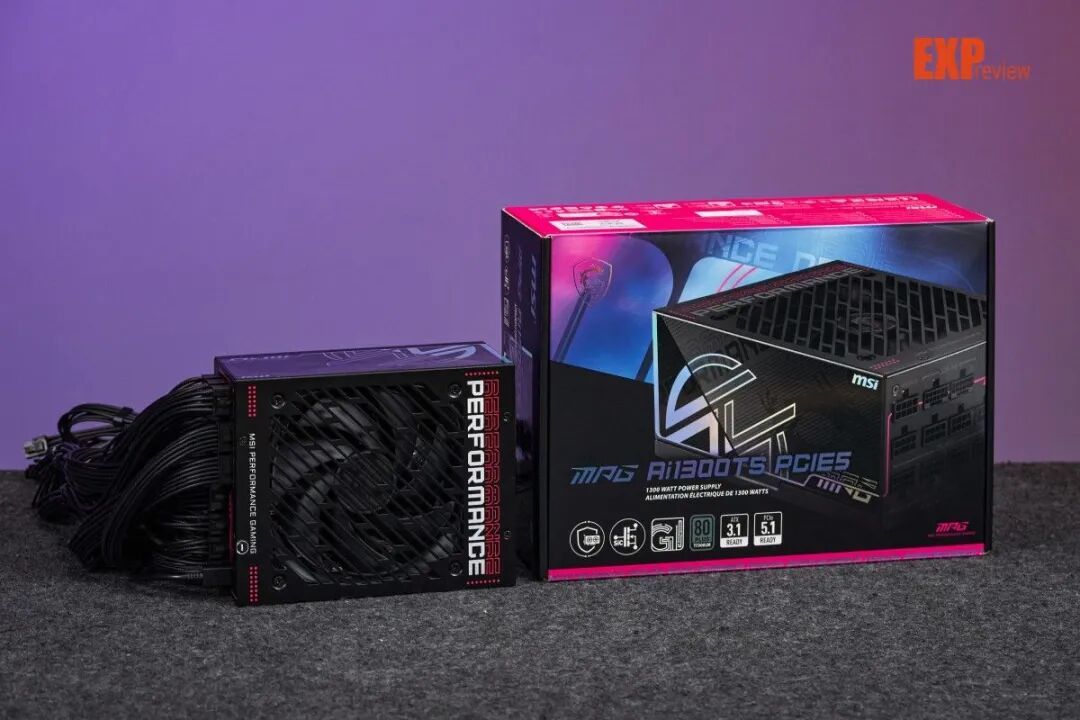

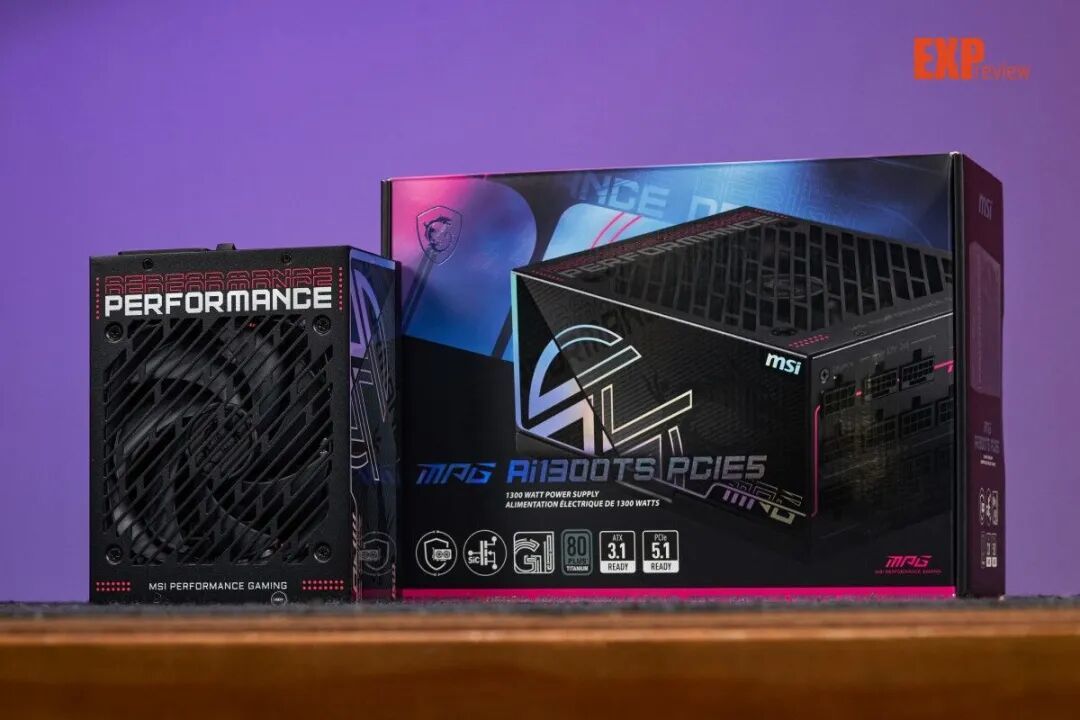

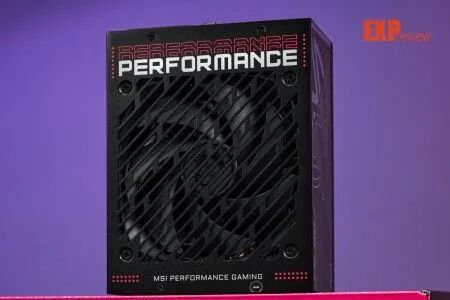

虽然微星MPG Ai1300TS PCIE5 月神电源的整体造型不及微星MEG Ai1600T PCIE5超神电源独特,但其相较于主流级的MAG系列产品还是要个性和精致化不少。因为这款电源机身长度达到了190mm,因此视觉效果上它给人的第一印象就是非常大非常有分量感。

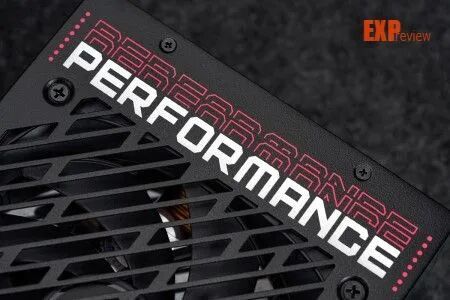

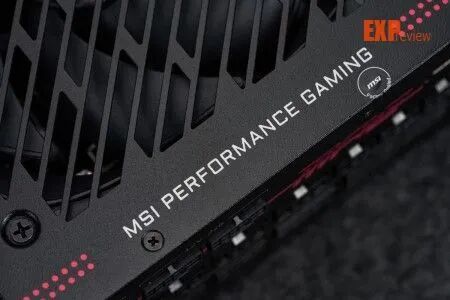

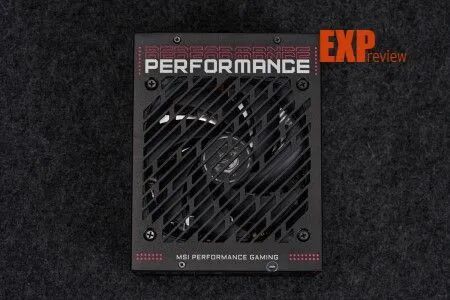

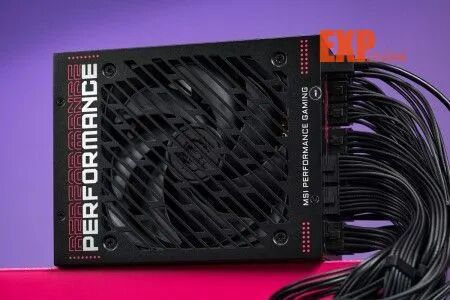

微星MPG Ai1300TS PCIE5 月神电源的风扇格栅与顶盖使用了一体化设计,通过观察可看到电源风扇轴心顶盖贴有黑色龙徽贴纸,有效地增强了产品辨识度。有意思的是电源顶盖的两侧印有粉白色搭配的字符,用时下流行的风格继续匹配的话,我们认为这款电源比较贴合电竞风。

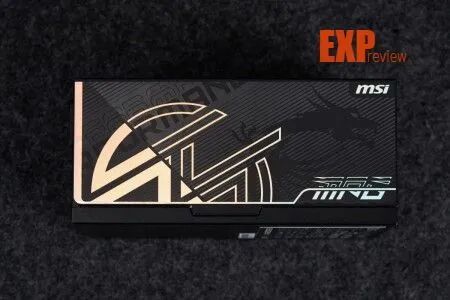

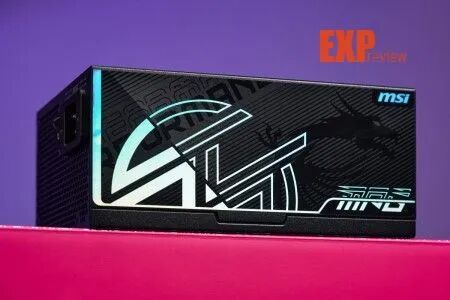

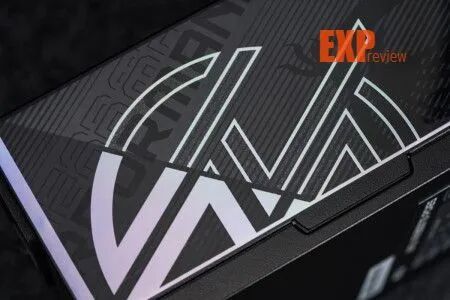

电源的机身两侧则设计有镭射贴纸,但相较于MAG系列,这款产品的贴纸图案将龙徽作为背景,更突出MPG字符以及系列LOGO。

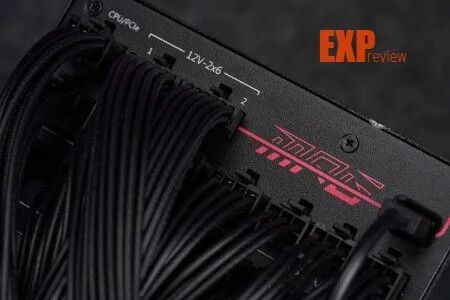

在模组接口面板侧,这款电源还设计有粉色的MPG字样,进一步强化了产品的风格化表达。

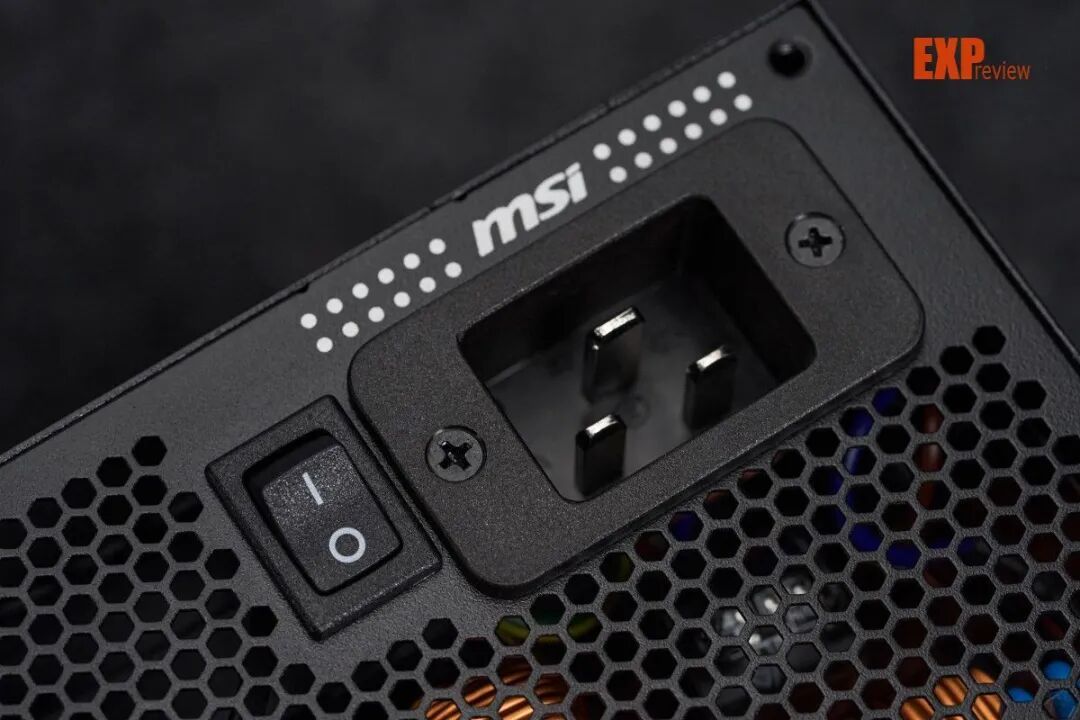

此外需要注意的是,虽然这款产品是额定功率为1300W的电源,但其AC接口使用了C19接口。

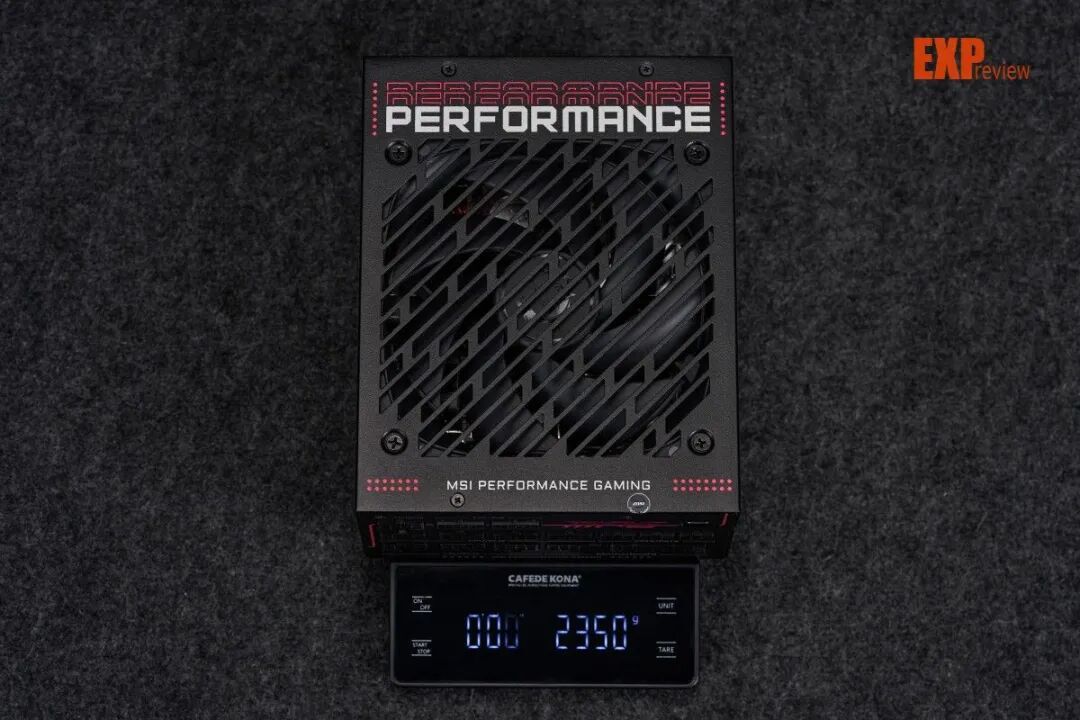

机身尺寸方面,微星MPG Ai1300TS PCIE5 月神电源的具体数据为190×150×86mm,机身净重2.35kg。

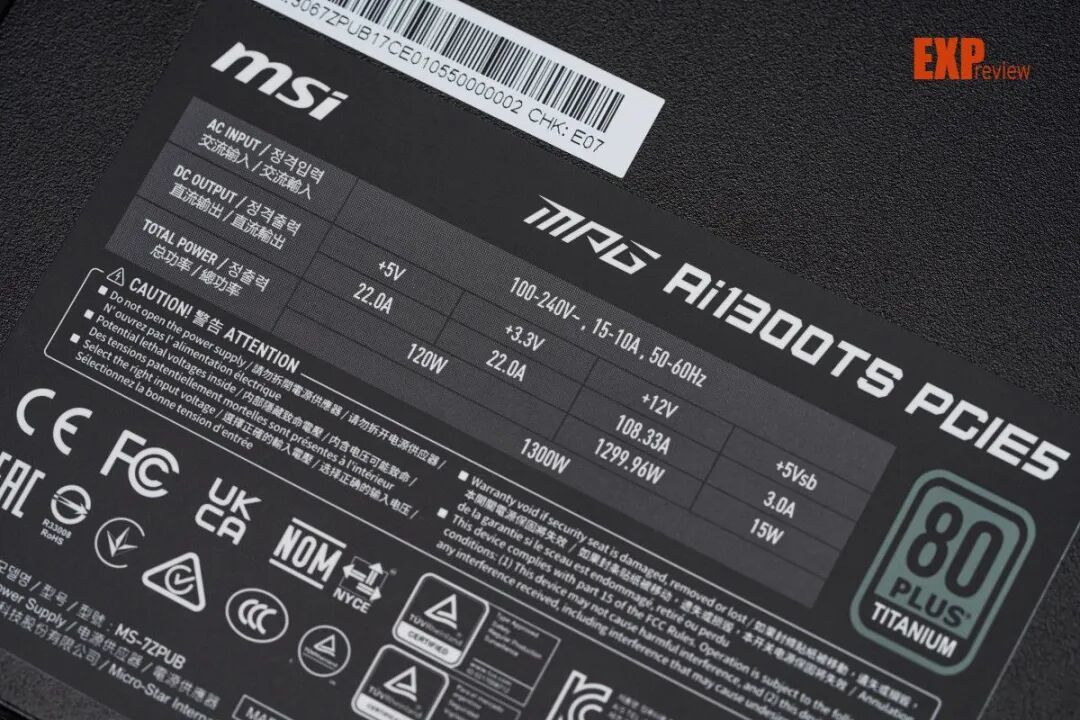

由微星MPG Ai1300TS PCIE5 月神电源的铭牌可知,该电源的额定功率为1300W,采用单路+12V输出设计,其中+12V输出电流为额定108.33A,相当于功率1299.96W,可满足当代旗舰PC平台的用电需求;+5V和+3.3V的额定电流为22A,联合输出最大功率为120W,相较于主流电源功率更高;+5V待机的额定电流则分别为3.0A,与MAG PLS系列一样,取消了-12V输出。

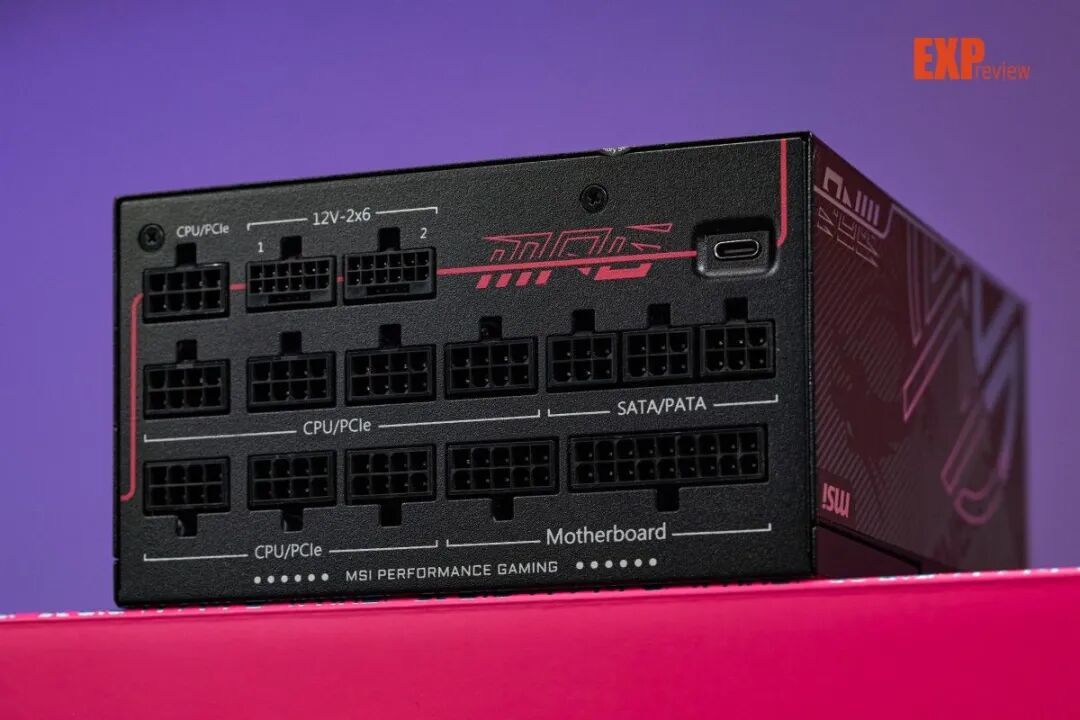

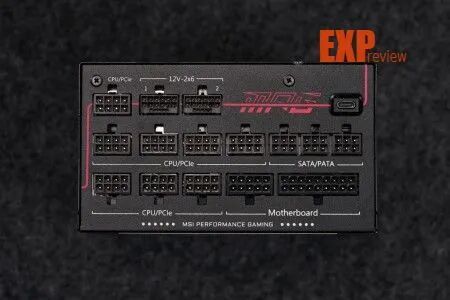

模组接口以及线缆方面,微星MPG Ai1300TS PCIE5 月神电源虽未用上顶级旗舰配备的编织线,但也使用了材质较软的压纹线设计,非外设供电线亦均配有线梳。具体模组线配置方面,微星MPG Ai1300TS PCIE5 月神电源提供有1条24Pin主板供电线(600mm)、2条8Pin CPU供电线(650mm)、2条12+4pin 12V-2x6供电线(600mm),5条8Pin PCI-E供电单线(600mm)和1条使用“一拖二”设计的8Pin PCI-E供电单线(600mm),共提供有7个8pin PCI-E接口,2条采用了“一分四”设计的SATA供电线(500+150+150+150mm),共提供有8个SATA接口,1条采用了“一分四”设计的D型4pin供电线(500+150+150+150mm),共提供有4个D型4Pin接口。
此外,为支持MSI CENTER的实时输出数据监测功能,这款电源还设计有一个USB Type-C接口,且配备一条600mm的USB-C to USB 2.0(主板9针)的线缆。


微星MPG Ai1300TS PCIE5 月神电源拆解赏析:

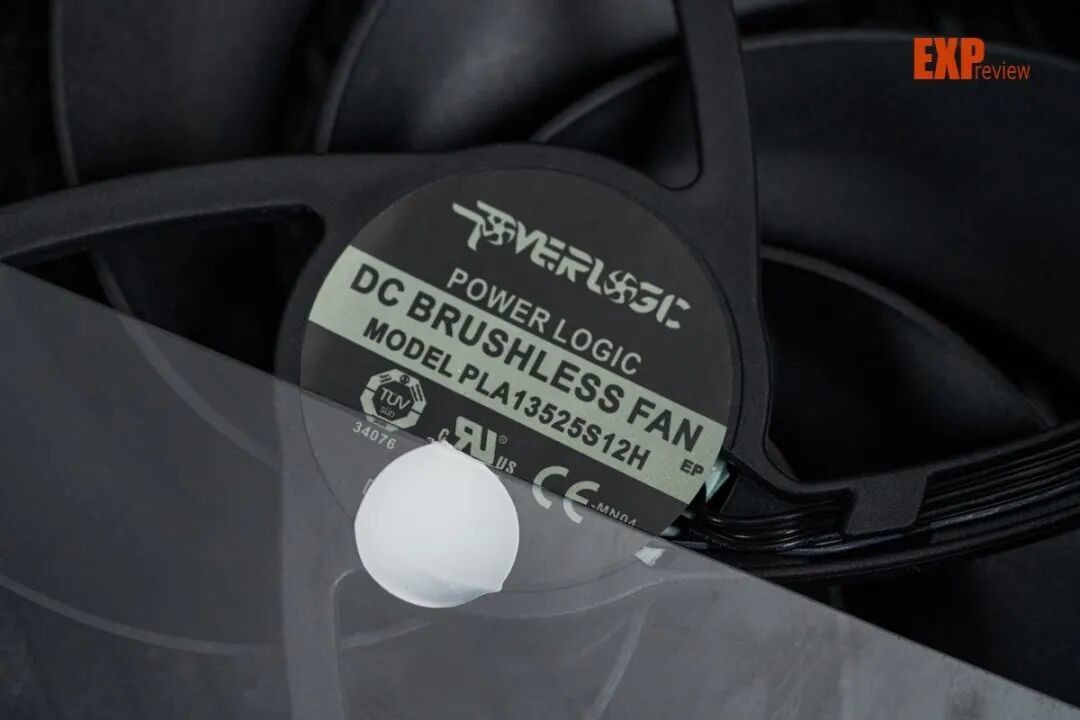

微星MPG Ai1300TS PCIE5 月神电源的风扇与我们前不久评测的MAG A1200PLS PCIE5是同款,具体型号是PowerLogci的PLA13525S12H,电机规格为DC12V 0.56A,采用4pin供电接口,通过PWM的方式来实现调速。经实际测试,风扇的最大风压为3.18mmH2O,最大风量为103.47CFM,在最大风量的状态下,风扇最高转速达到2300RPM。相较于微星MEG Ai1600T PCIE5超神电源的ZFB132512H风扇,这款风扇的最高转速低100转,因此在数值上这款风扇亦略落后。

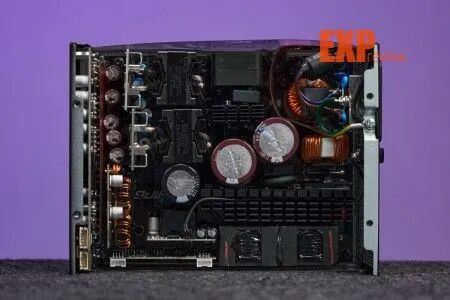

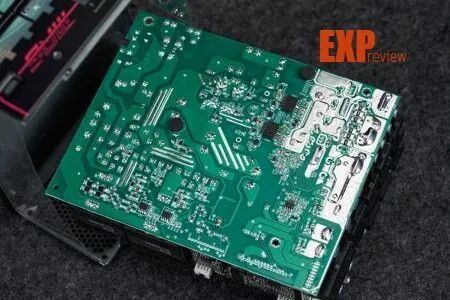

微星MEG Ai1300TS PCIE5 月神电源基于交错式PFC+全桥LLC谐振+同步整流+DC-DC结构打造,电源内部采用双面PCB设计,大部分电子元器件都设计在PCB正面,电源的主控与微星MEG Ai1600T PCIE5超神电源一致,采用了数字化方案,配备了2个Texas Instruments的UCD3138A,数控模块配有独立PCB板。通过对比观察可知,其内部整体布局与微星MEG Ai1600T PCIE5超神电源非常相似。

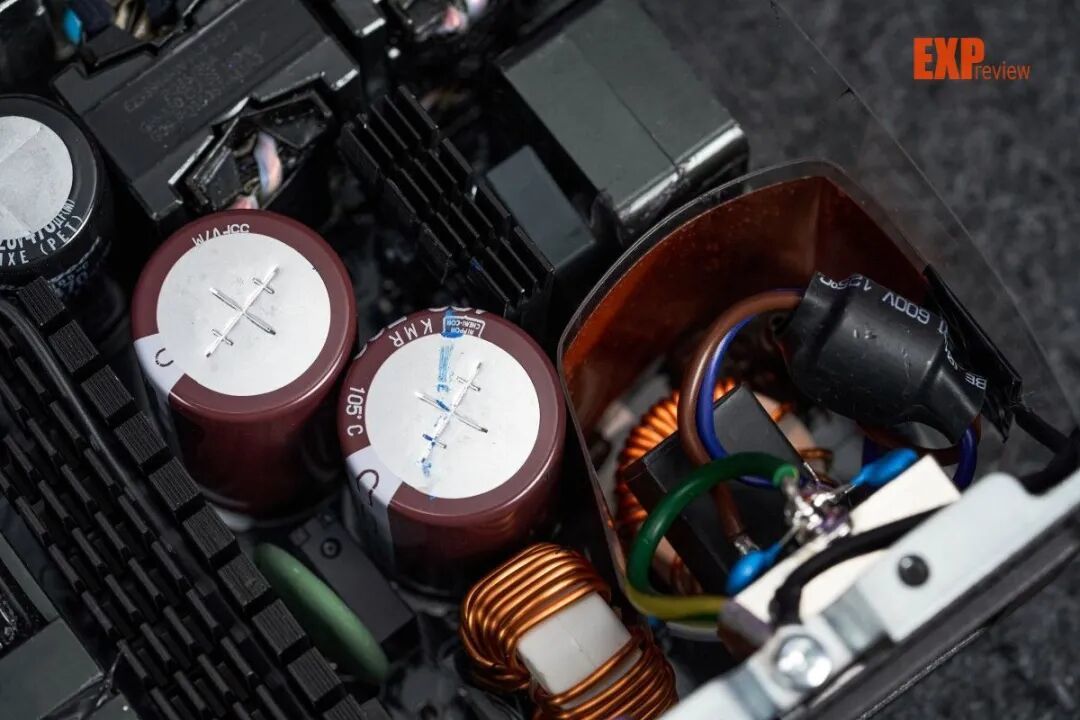

EMI电路部分,微星MPG Ai1300TS PCIE5 月神电源配备有2对Y电容、2个X电容以及2个共模电感,MOV与NTC齐全,其中NTC位于主电容旁边,配置有独立继电器。

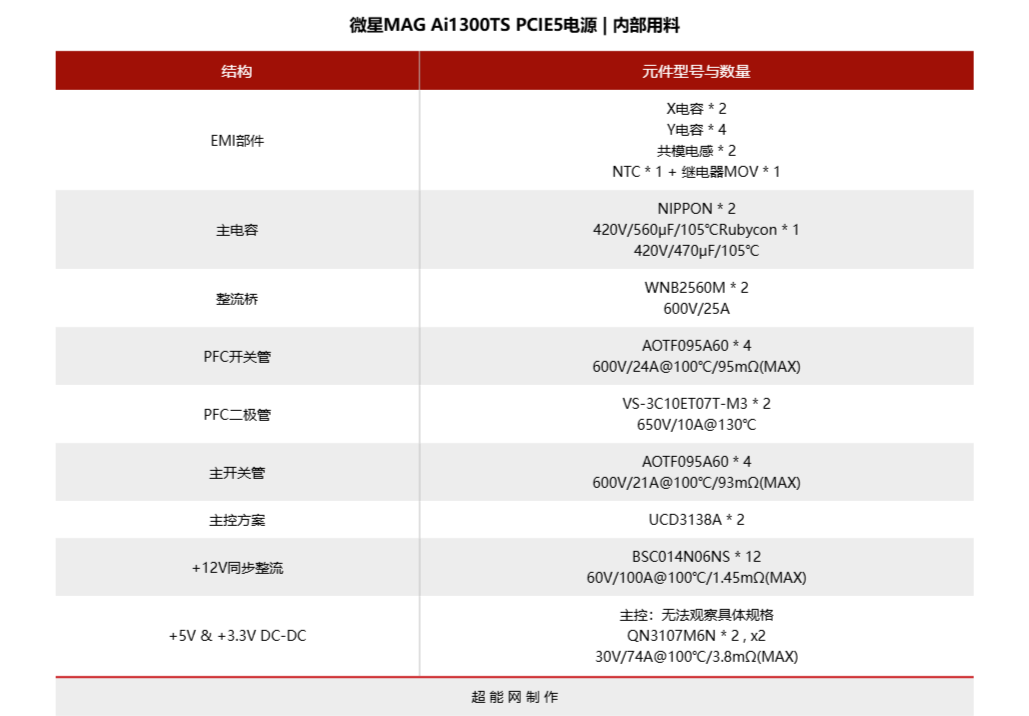

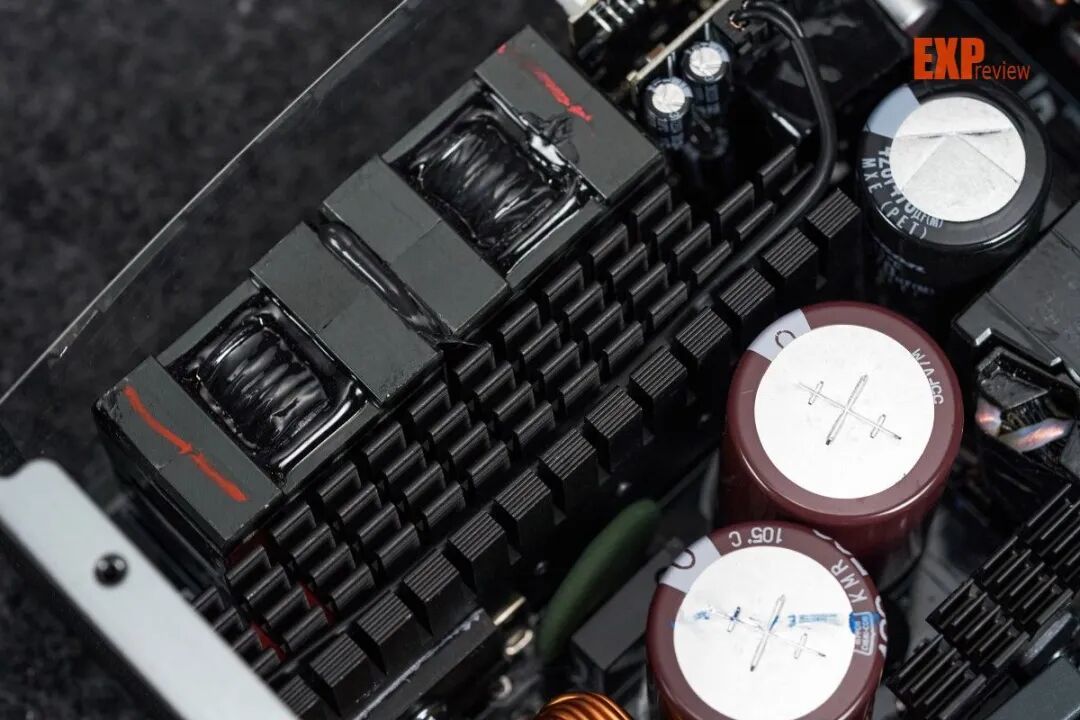

电源配置有2个整流桥,具体型号为WNB2560M(600V/25A),分别布置在散热片两侧。PFC电路则配置有4个开关管和2个二极管,两个交错式PFC都使用了封闭式电感设计,其中PFC开关管的具体型号为AOSMD的AOTF095A60(600V/24A@100℃/95mΩ(MAX)),二极管具体型号为Vishay的VS-3C10ET07T-M3(650V/10A@130℃),上述所有元器件共用一块散热片;主开关管有4个,配有独立散热片,布置在PFC电路旁,具体型号与PFC开关管一致,是AOSMD的AOTF095A60(600V/21A@100℃/93mΩ(MAX))。

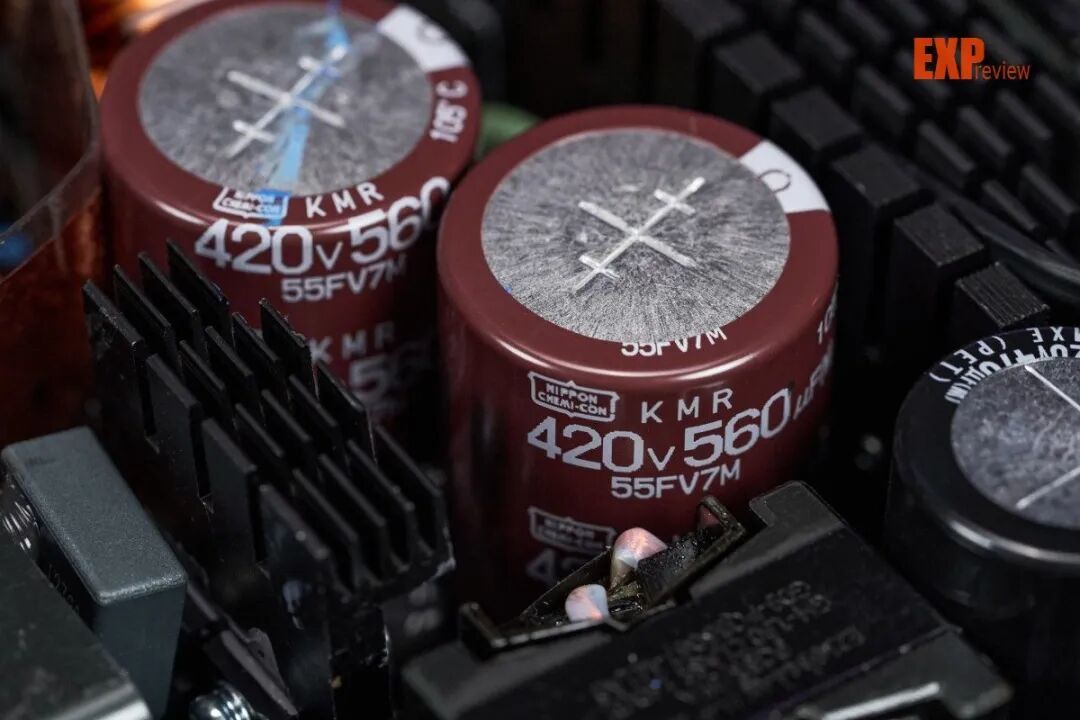

电源配置有3个主电容,其中2个是NIPPON的产品,具体规格均为420V/560μF/105℃,另一个电解电容则来自Rubycon,具体型号为420V/470μF/105℃,等效总容量1590μF,比微星MEG Ai1600T PCIE5超神的总容量还要高。通过观察可知,这款电源内部的其他电源均为NIPPON和Rubycon的产品,使用了全日系电容的设计。

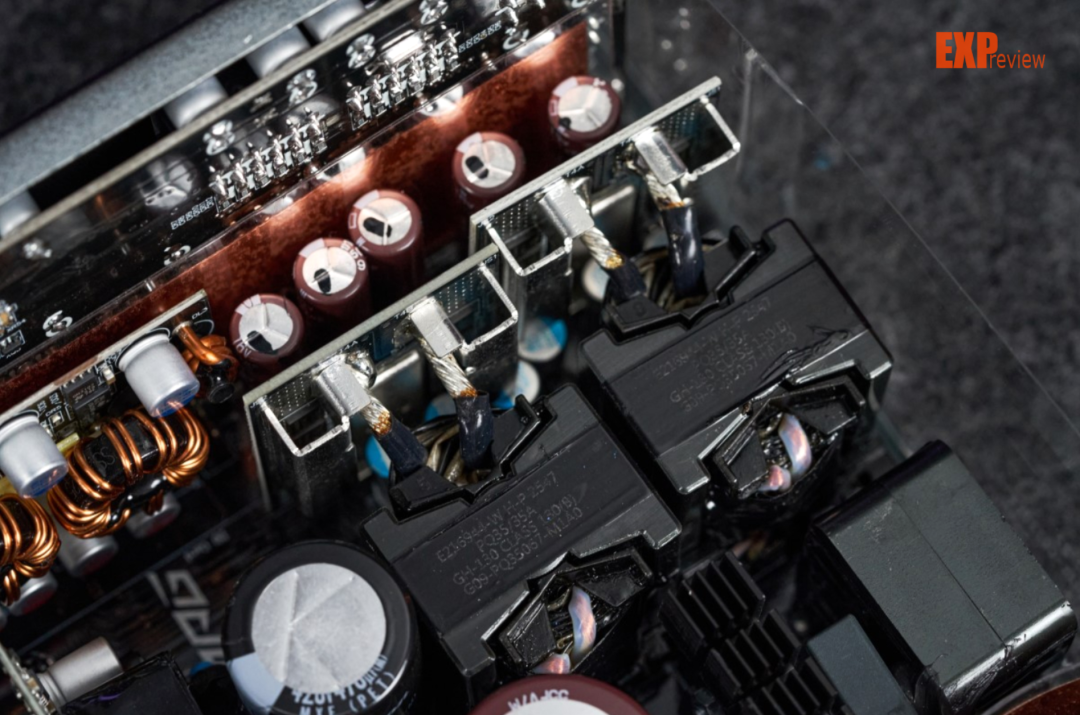

电源的+12V输出采用的是同步整流,配置有12个MosFET,每3个一组,均分布在2个变压器旁边,每组都配置有散热片,具体型号为英飞凌的BSC014N06NS(60V/100A@100℃/1.45mΩ(MAX)),整流管与续流管各配置有6个。

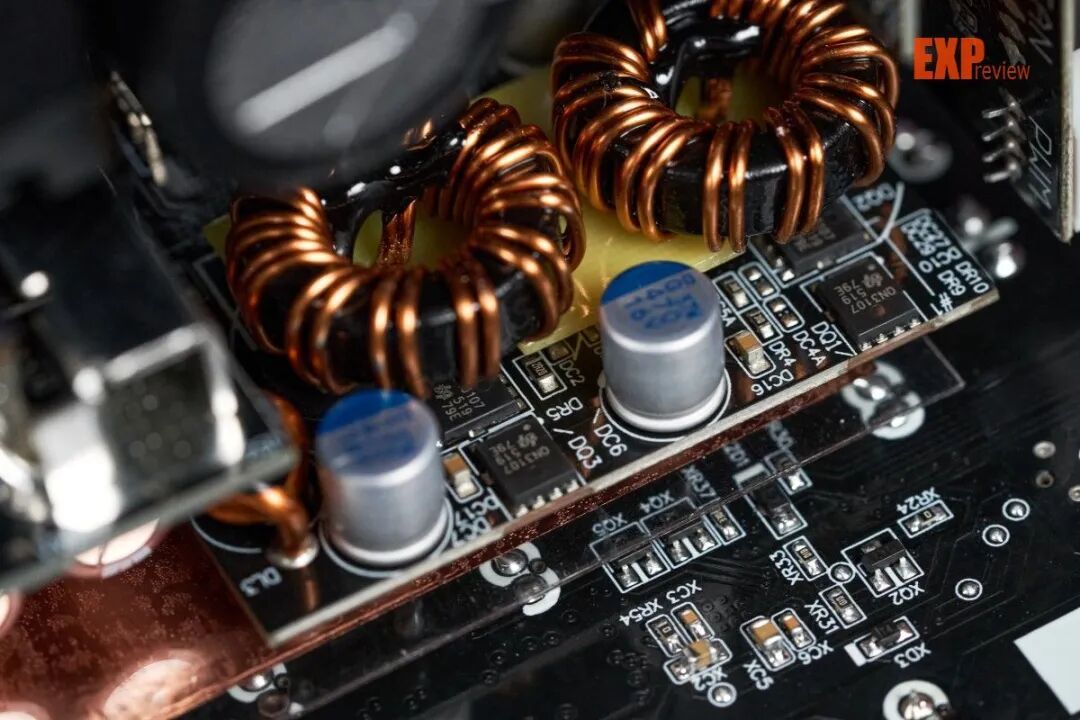

电源的+5V与+3.3V采用DC-DC设计,设计有独立的PCB板,配有2个开放式电感,PWM控制器被遮挡无法观察,MosFET同样分为两组,每组各2个,具体型号为台湾力智电子(uPI)的QN3107M6N(30V/74A@100℃/3.8mΩ(MAX)),配置有开放式线圈电感与固态电容。通过观察可知,微星MAG A1200PLS PCIE5、MPG Ai1300TS PCIE5 月神以及MEG Ai1600T PCIE5超神三款电源DC-DC模块的电子元器件配置均保持一致。

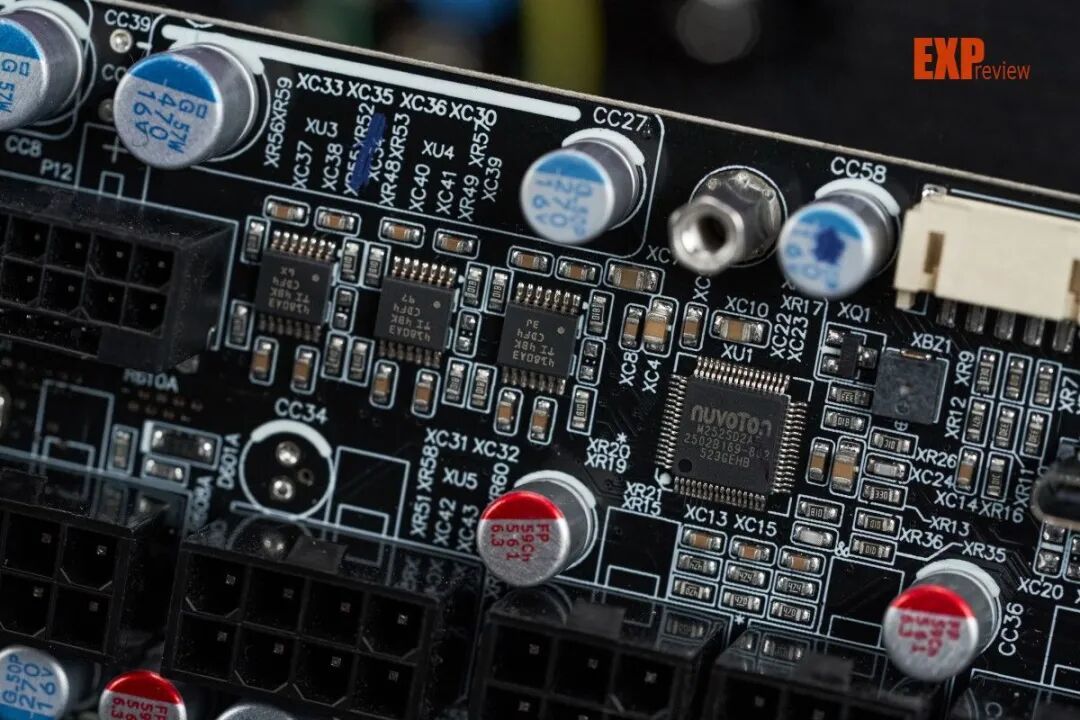

观察模组接口面板可发现,这款电源配置有三颗INA4180,分别用于实现两个12V-2×6接口的显卡过载保护功能以及实时电流监测功能,蜂鸣器则布置在USB Type-C接口旁,用于实现风扇异常报警功能。


特色功能展示
除了配备有2个12V-2×6接口,因为微星MPG Ai1300TS PCIE5可以与主板通信的,所以其支持通过MSI Center进行实时输出数据监测,而且当显卡供电接口出现偏载时,MSI Center还会进行弹窗提醒用户。同时因为微星MPG Ai1300TS PCIE5的保护功能实现了软硬件协同,所以其官方的名称是“GPU SAFEGUAR+”
打开新闻客户端 提升3倍流畅度性能测试
静态均衡负载与ATX 3验证

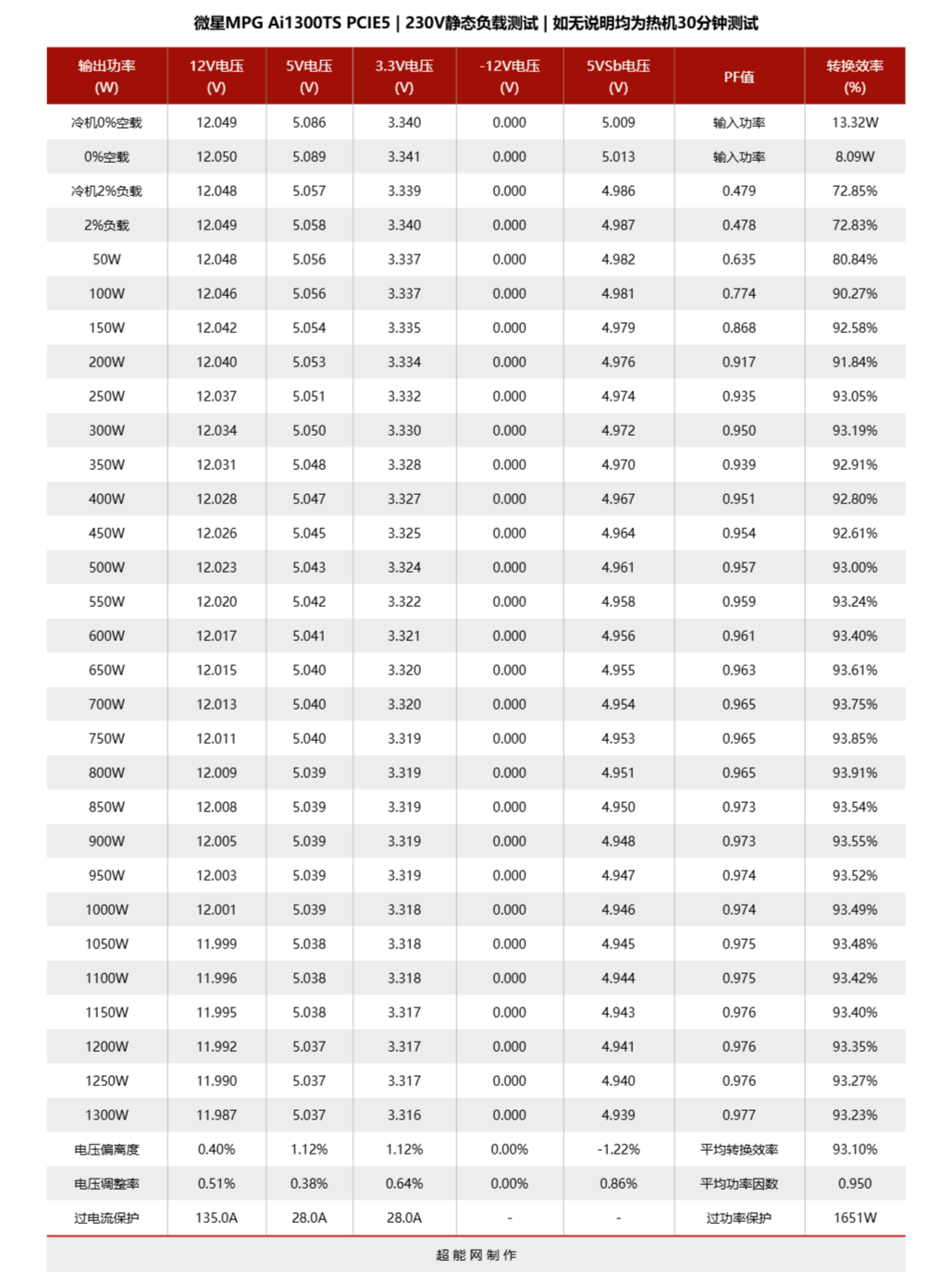

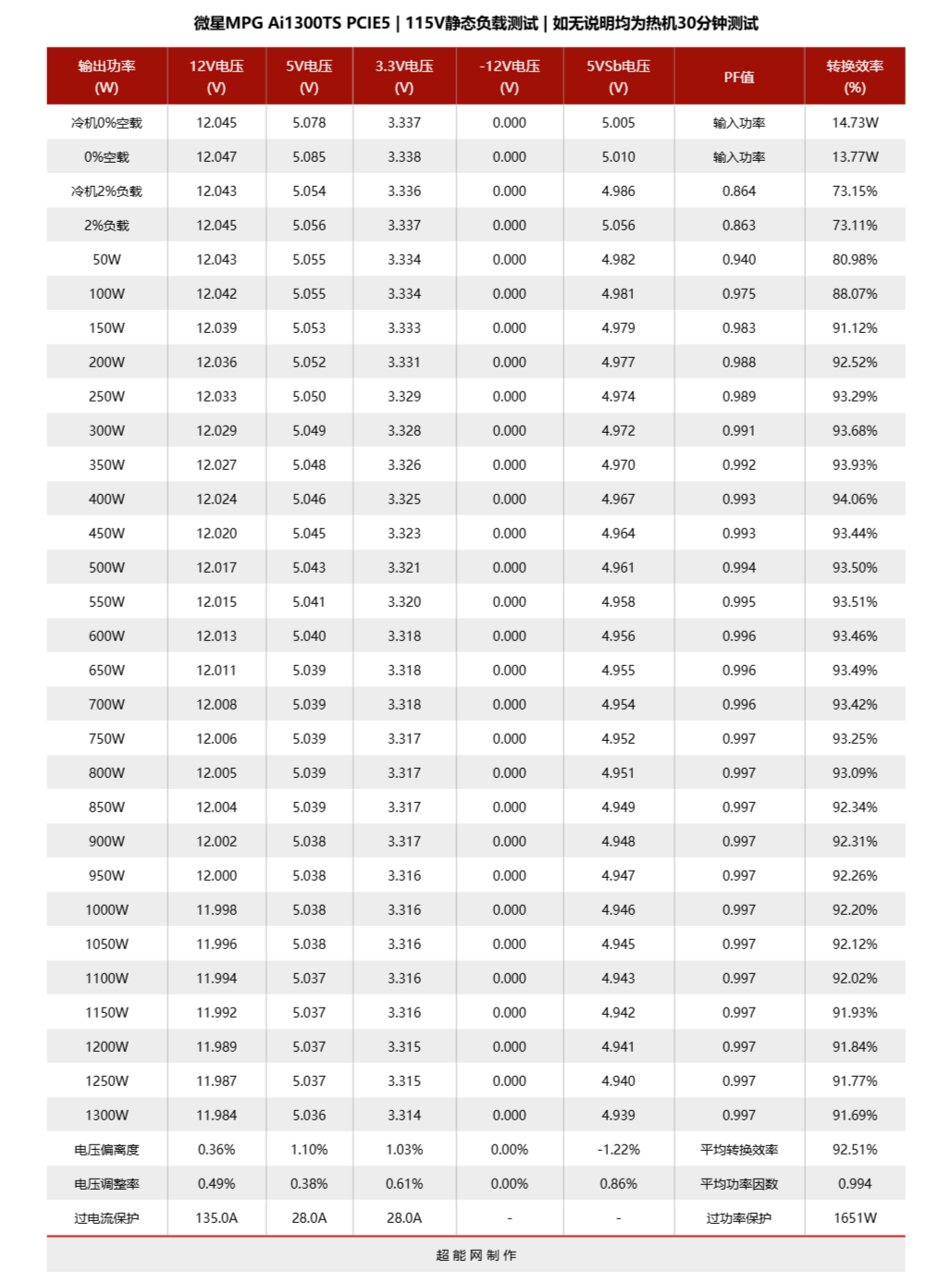

微星MPG Ai1300TS PCIE5电源额定功率为1300W,在115Vac与230Vac输入电压下的OPP过功率保护均约为1651W,约为额定功率的127%,虽说安全余量没有部分主流电源的数据那么夸张,但受限于体积与功率,这款电源的OPP数值也是常规水准,过流保护方面,这款电源的+12V、+5V与+3.3V的OCP过电流保护功能均正常工作,其中+5V和+3.3V的OCP具体数值均为28A。

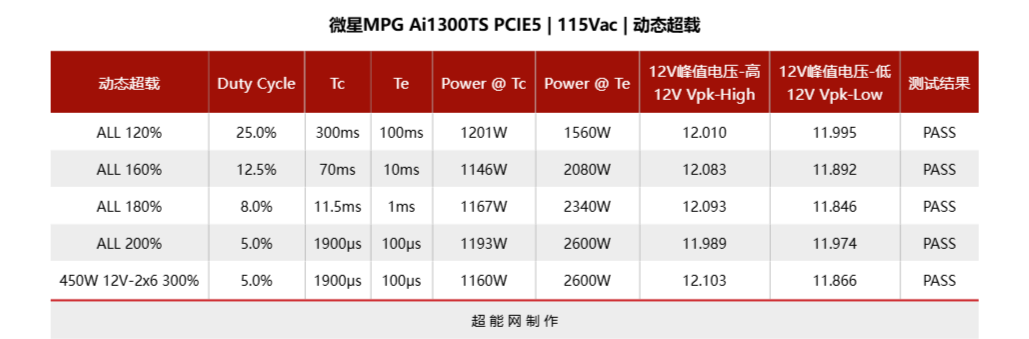

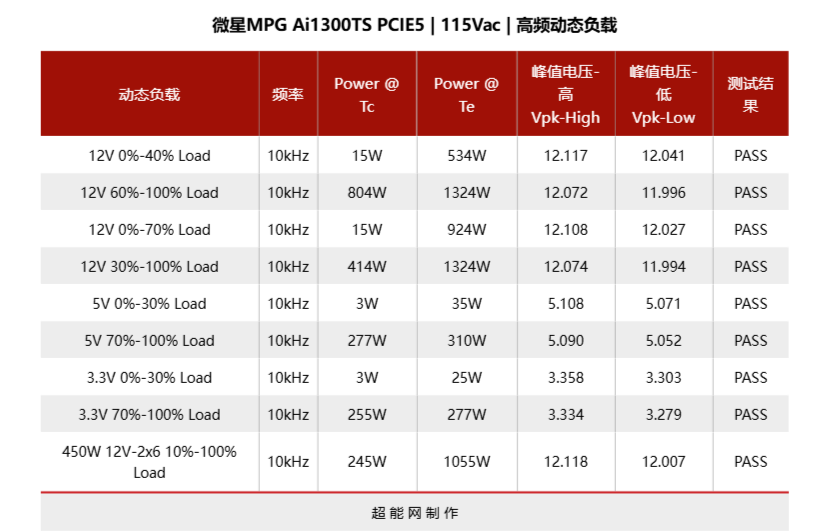

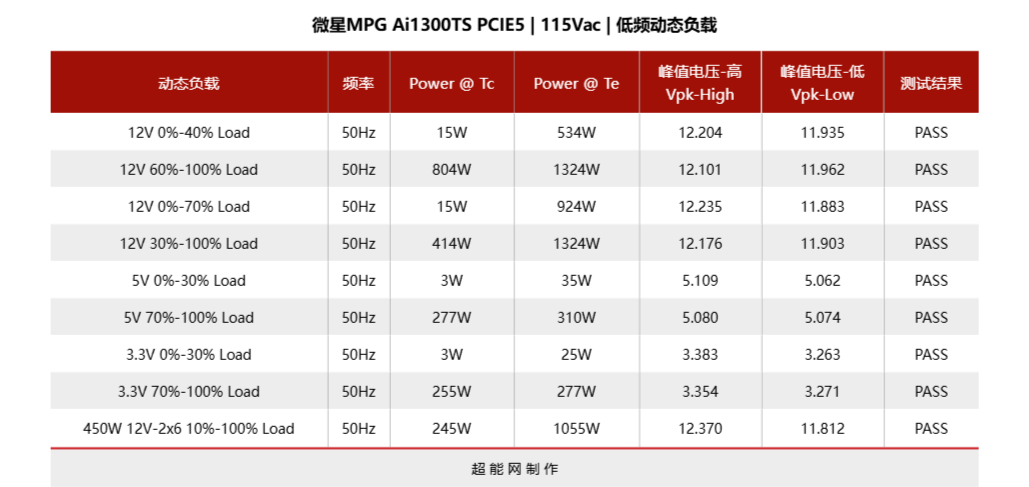

动态负载方面,无论是10kHz高频又或者是低频50Hz下,微星MPG Ai1300TS PCIE5电源的各路输出都能很好地控制峰值电压,各组输出均无电压过冲或欠压的情况。值得一提的是,因为这款电源配备了2个12V-2×6接口,所以我们亦对其进行双接口(2×450W)的动态超载测试,从以下表格可以看到,其峰值输出功耗最高可达2600W,但电源的输出电压波动范围依旧在±5%以内,符合ATX 3要求。

而在ATX 3.1规格验证上,目前业内比较重视的参数主要是2%轻载输出的转换效率,以及在120%、160%、180%、200%瞬时动态输出下的峰值功率表现。经测定微星MPG Ai1300TS PCIE5电源在2%轻载也就是26W输出时,115Vac与230Vac输入电压下转换效率均可达到70%以上,满足Intel ATX 3.1的推荐值(70%),表现较为优秀,动态峰值功率的测试也全部通过,可以判定此款电源符合ATX 3规格要求,结合1300W的额定功率判定,这款电源的输出能力可满足当代旗舰硬件的使用需求。
转换效率

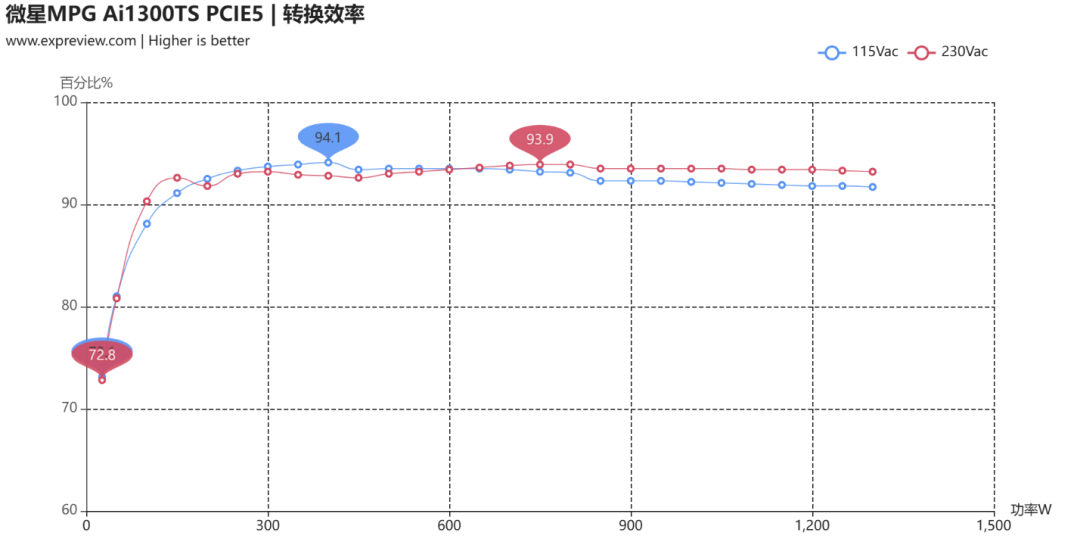

受到MCU的影响,微星MPG Ai1300TS PCIE5电源在230V轻载时效率波动较大,从曲线图来看,该电源在200W负载时转换效率会有一个小低谷,随后电源的转换效率会随着电源的负载上升而上升,当电源负载达到750W-800W时,转换效率会达到峰值,具体数值为93.9%,随后转换效率会随着负载的增加而下降,满载时电源的转换效率为93.2%,平均效率则为93.10%。
而在115V输入环境下,微星MPG Ai1300TS PCIE5电源的转换效率曲线则相对平滑,轻载时转换效率会随着负载增加而上升,当负载达到400W时转换效率达到峰值,具体数值为94.1%。随后电源效率的变化趋势则改变成随着负载的增加而平缓下降,落实到具体数值方面,其微星MPG Ai1300TS PCIE5电源 115V半载效率为93.2%,满载效率为91.7%,平均效率为92.51%。
在效能认证方面,微星MPG Ai1300TS PCIE5电源同样参加了PPLP,并获得了115V:钛金、230V:铂金的星标,是目前效能星级最高的产品之一。
待机效率

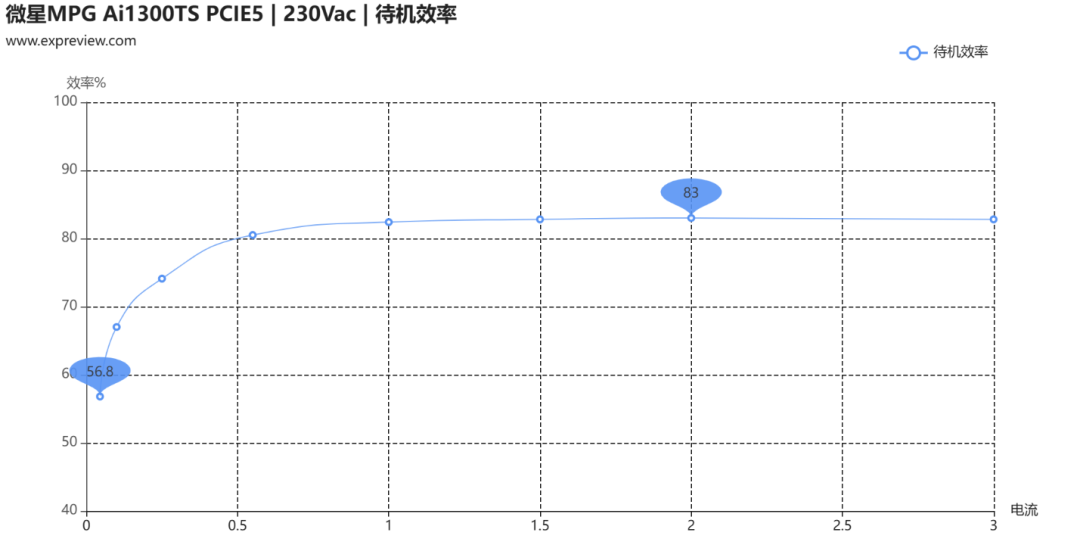

按照目前PC电源行业的常用标准,+5VSb待机在100mA/250mA/1A的负载下转换效率需要高于50%、60%、70%,空载待机功率小于1W。待机效率方面,微星MPG Ai1300TS PCIE5电源的表现不仅满足上述要求,且距离标准值还留有较多余量,其空载待机输入为0.09W。

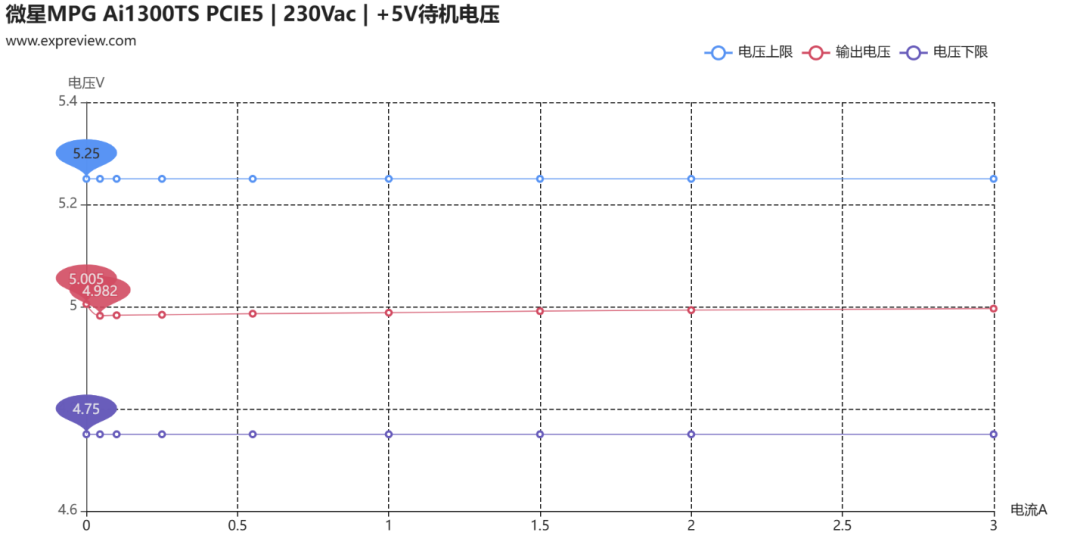

待机电压方面,这款电源展现出与微星MAG A1200PLS PCIE5一样的特性,+5VSB带载后输出电压变化曲线是“往上走”的,而且最低点和的最高点的落差不大,+5VSB输出电压波动极小。


电压稳定性

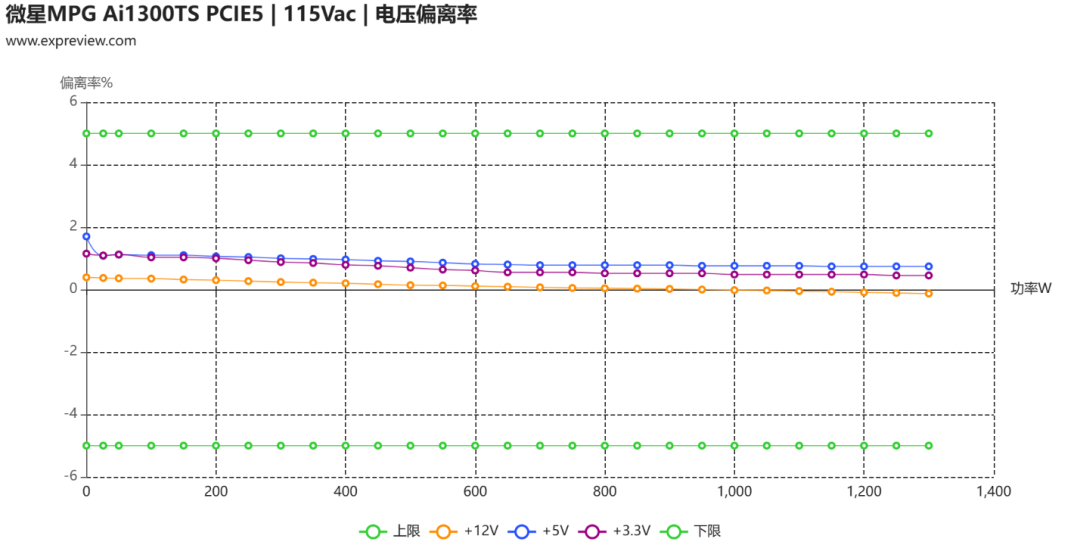

从以下曲线图可以看到微星MPG Ai1300TS PCIE5的电压稳定性表现同样非常优秀,在230V静态均衡负载测试中,虽说电源的+12V、+5V以及+3.3V输出电压会随着负载增加而渐渐下降,但三条曲线相对平直,三路输出的电压调整率均可控制在1%以内,其中+5V电压调整率最低,具体数值为0.38%,+12V和+3.3V的具体数值则分别为0.51%和0.64%。而偏离度方面,这款电源的三路输出大部分负载情况都略高于标准值,因此其+12V、+5V和+3.3电压偏离度分别为0.40%、1.12%以及1.12%。
从整体表现来看,微星MPG Ai1300TS PCIE5的电压稳定性表现非常优秀,符合高端电源应有的水准。


输出纹波
纹波和噪声是电源直流输出里夹杂的交流成分,如果用示波器观察,就会看到电压上下轻微波动,像水波纹一样,所以称之为纹波。按照Intel ATX 3电源设计指南要求,+12V、+5V、+3.3V的输出纹波与噪声的Vp-p(峰-峰值)分别不得超过120mV、50mV、50mV。
我们使用数字示波器在20MHz模拟带宽下按照Intel规范给治具板测量点处并接去耦电容,对电源进行满载纹波的测量,以低频下的纹波峰峰值作为打分基准。

在新天梯榜的评分体系中,电源的230V +12V纹波≤20mV,+5V&+3.3V纹波≤10mV后,便可在输出纹波项目中获得满分评价。

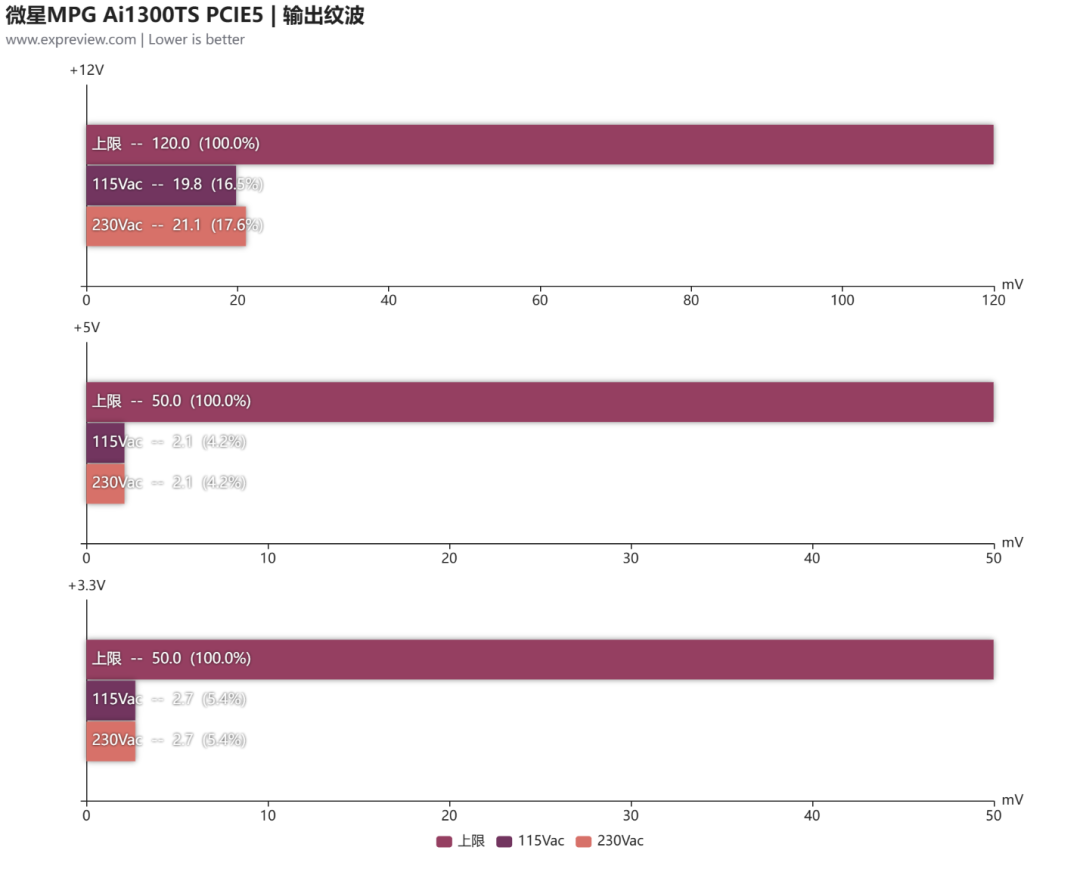

由以上测试数据可以看到,微星MPG Ai1300TS PCIE5的综合纹波表现达到了优秀的水准,其中+5V和+3.3V纹波达到了我们的满分线,但稍有遗憾的是,这款电源的+12V纹波则略高于满分上限,具体数值为21.1mV。
交叉负载
交叉负载测试项目我们基于Intel ATX 3.1和SSI EPS12V 2.92电源设计指导的要求制定,但需要值得注意的是我们并非原封照搬设计规范,而只选择其中比较有实际意义的4个测试点作为评估项目,另有8个拉偏项目则作为参考数据,不纳入最终评分。
这8个点的意义分别为:
A:整机最小负载;
B:辅路最大负载、12V最小负载,例如多个机械硬盘同时启动的情况;
C:辅路最大负载、整机满载;
D:12V最大负载、辅路最小负载,例如使用单个固态硬盘运行3D游戏的情况;
E:12V负载拉偏,其余为0A输出;
F:5V负载拉偏,其余为0A输出;
G:3.3V负载拉偏,其余为0A输出;
H:整机空载;
交叉负载的测试与前面的均匀负载测试的评判标准一致,电压偏离额定值越少越好,各路偏离率允许的值都为±5%。

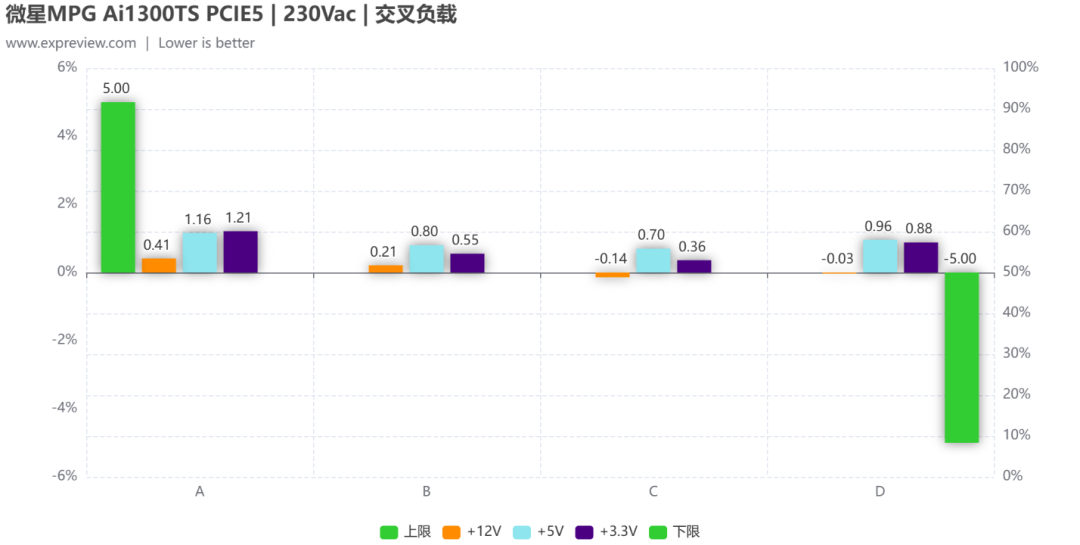

在交叉负载测试中,微星MPG Ai1300TS PCIE5同样是延续了静态均衡测试中的优秀表现,+5V最高电压偏离度略高于1%,而+12V和+3.3V电压偏离度均可控制在1%以内,对比各输出支路的最高点和最低点落差,可发现这款电源的三路输出电压调整率依旧可控制在1%以内,而且三路电压变化趋势保持一致,总体表现优秀,依旧符合高端电源的水准。

保持时间
掉电保持时间(Hold-up Time)是指电源掉电之后电压输出值跌出范围允许的5%的时间,我们测量的是+12V、+5V、+3.3V和Power-OK(Power-Good)信号的保持时间。
SSI EPS12V 2.92服务器电源设计指导中对输出电压保持时间的要求是电源在75%的负载下DC输出保持时间不小于18ms,Power-OK信号的保持时间不小于17ms;Intel ATX 3则是要求是电源在100%的负载下DC输出保持时间应该不小于12ms,Power-OK信号的保持时间不小于11ms。
掉电保持时间如此受关注,是因为其很大程度上关系到硬件的寿命,Power-OK保持17ms意味着面临17ms以内的掉电情况时电脑能持续运行而不出现关机、重启的状况,而各路电压保持18ms或者更长的时间,是为了在掉电发生时各个硬件能够做出应急处理,比如机械硬盘的磁头归位 、SSD的掉电保护。

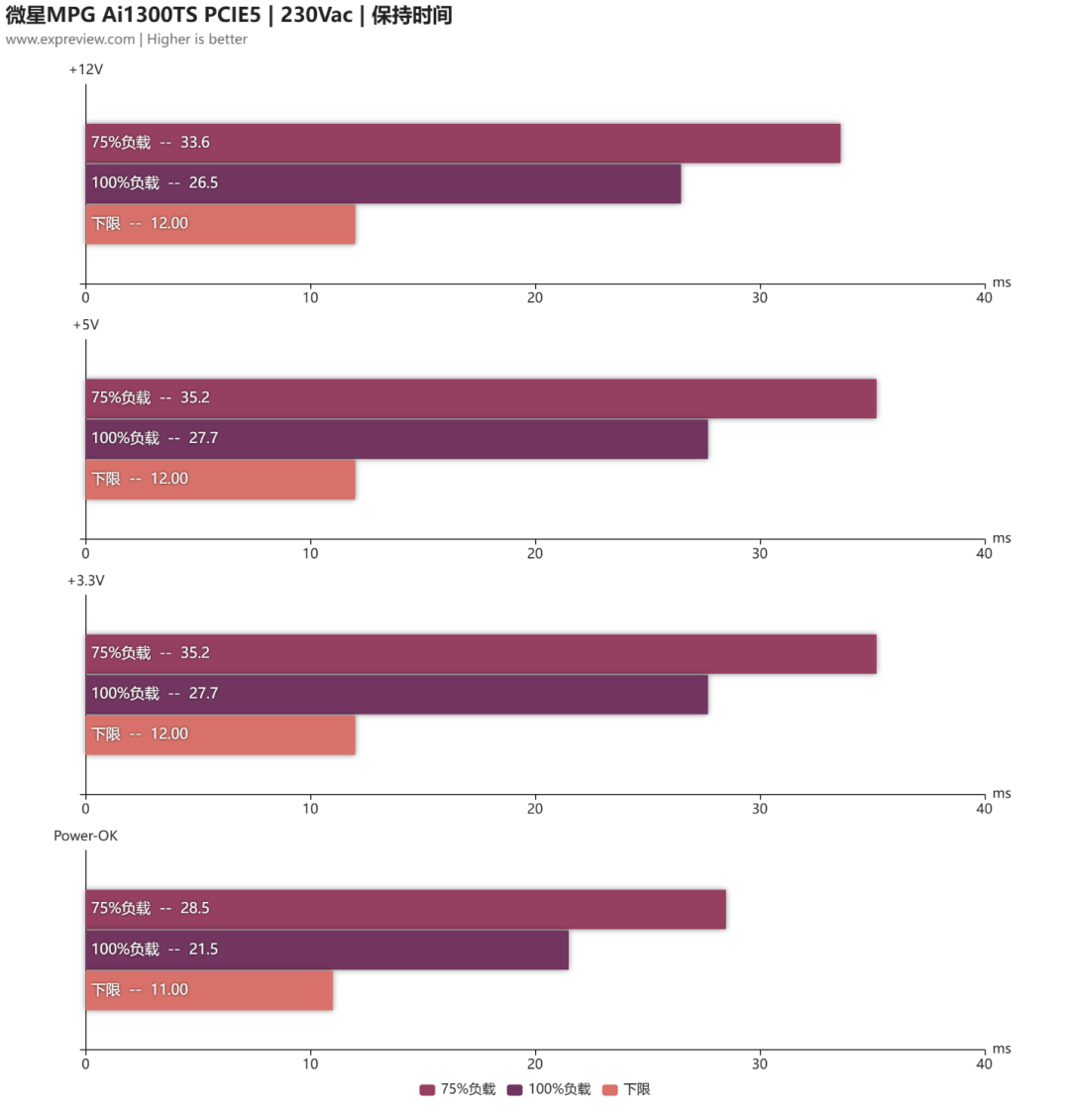

微星MPG Ai1300TS PCIE5月神电源的保持时间是在75%负载(DC输出975W)和100%负载(DC输出1300W)的情况下测得。在新天梯榜的评分体系中,当电源的满载保持时间符合更为严苛的ATX 3.0标准(PG≥16ms,+12V/+5V/+3.3V≥17ms),且其余时序均符合要求时,可获得满分评价。

经过实机测试,微星MPG Ai1300TS PCIE5电源的T1-T6均符合ATX 3要求,满载保持时间满足ATX 3.0标准。所以这款电源在时序项目中获得了满分评价。
风扇转速与运行噪音
在电源噪音测试环节中,我们会将电源产品放置在环境噪音低于10dBA的半无响室中央位置,环境温度控制在30℃-32℃区间,通过半无响室外的电子负载仪为电源提供负载,声级计的收音麦克风固定在距离电源风扇吸风面中心30cm的位置,通过红外探头对电源风扇转速进行测量。测试的所有操作将在半无响室外进行,完全排除人为干扰。测试过程中,我们会以50W为一档对电源进行测试,并记录电源的运行噪音及风扇转速数据,另外对于风扇停转的状态,我们将统一记录电源噪音为0dB。

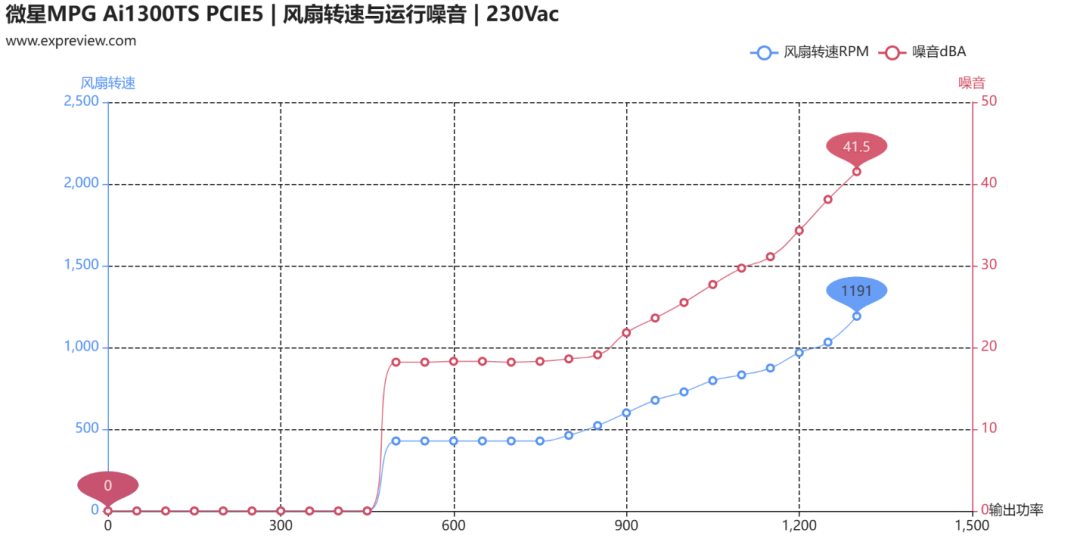

微星MPG Ai1300TS PCIE5在PPLP电源噪音测试中获得了“SSS”星级,噪音表现符合当前旗舰电源的水准。从实测数据可以看到,这款电源支持智能启停功能,当电源负载小于500W时,风扇都会保持停转状态,可视为零噪音水准。而500W-750W输出时,电源风扇转速均控制在430RPM左右,此时电源噪音值仅为18.3分贝,基本不会对用户造成噪音听感。当电源负载大于750W时,电源风扇转速则会随着负载的增加而增加。
若以常规室内环境噪音35分贝为基准线,微星MPG Ai1300TS PCIE5在PPLP电源在1200W负载因为均可将噪音控制在35分贝当中,该负载水平已覆盖了绝大部分PC平台的实际工况,因此我们亦可认为这款电源在常规家用娱乐的工况中基本不会对用户造成噪音干扰。当电源满载时,电源风扇转速为1191RPM,此时噪音值为41.5分贝。
微星MPG Ai1300TS PCIE5电源得分及点评
按照我们目前的评分标准,微星MPG Ai1300TS PCIE5电源的超能指数(2026 V5)为92.9分,在最新的电源天梯榜中排行第X名。

相较于定位偏向主流的MAG A1200PLS PCIE5,微星MPG Ai1300TS PCIE5是一款主要面向高端玩家推出的产品。这款电源在性能上没有几乎没有缺点,其115V效能星级为钛金,做到了目前市售产品中的最高水准。同时其静态输出的电压稳定性非常优秀,静态均衡测试中+12V、+5V和+3.3V的电压调整率均可控制在1%以内,纹波表现则弥补了MAG A1200PLS PCIE5的遗憾,+12V纹波非常接近20mV,而+5V和+3.3V则均可控制在10mV以内,时序表现亦符合更为严苛的ATX 3.0标准。

而常规使用体验方面,微星MPG Ai1300TS PCIE5最大的优点在于配备了2个12V-2×6接口和获得了PPLP“SSS”级噪音水准。作为一款次旗舰产品,其机身长度与自家大哥MEG Ai1600T PCIE5保持一致,总长19cm,所以想要入手这款电源的朋友确实要注意下机箱的兼容性问题。而在产品特色方面,微星MPG Ai1300TS PCIE5在MAG A1200PLS PCIE5的“GPU SAFEGUARD”基础上增加了实时监控功能,不仅支持显卡过载保护以及风扇异常警报功能,玩家还可通过MSI Center实时监控输出数据,充分拓展数字电源在用户手里的可玩性。
微星MPG Ai1300TS PCIE5售价为2199元,支持12年质保服务,作为次旗舰产品其售价约为顶级旗舰大哥MEG Ai1600T PCIE5超神电源的一半,但这两款电源在性能和噪音体验上可谓是难分伯仲,拆解部分也能看到两者整体架构基本相同,主控也用了同一套数字方案。不过在细节体验上两者则各有千秋,MEG Ai1600T PCIE5超神电源配备了视觉效果更高级的编织线,机身外壳也配备灯板,但微星MPG Ai1300TS PCIE5则搭载了更实用的“GPU SAFEGUARD+”功能,因此我们认为MEG Ai1600T PCIE5超神电源更适合有无限预算来追求外观性能皆顶级的PC用户,而微星MPG Ai1300TS PCIE5电源则更追求实用价值和顶级性能的高端玩家们。
√ 优点:
- PPLP钛金级效能
- 电压稳定性优秀
- 保持时间满足ATX 3.0要求
- PPLP SSS级静音水准
- 支持GPU SAFEGUARD+功能
- 配备2个12V-2×6接口
X 缺点:
- 无
